La technologie Bag-on-Valve (BOV) offre une solution d’emballage exceptionnelle à haut rendement pour les fabricants modernes. Cependant, cela devient rapidement un grave problème de marge lorsque des incohérences mécaniques surviennent dans l"atelier de production. Les systèmes BOV séparent en toute sécurité votre précieux produit du propulseur. Le processus de remplissage lui-même exige une précision sans tolérance. Les opérateurs doivent gérer méticuleusement le sertissage, le gazage et le dosage de liquide pour éviter des déchets catastrophiques. Même une erreur d’étalonnage mineure détruit des lots entiers et perturbe les chaînes d’approvisionnement.

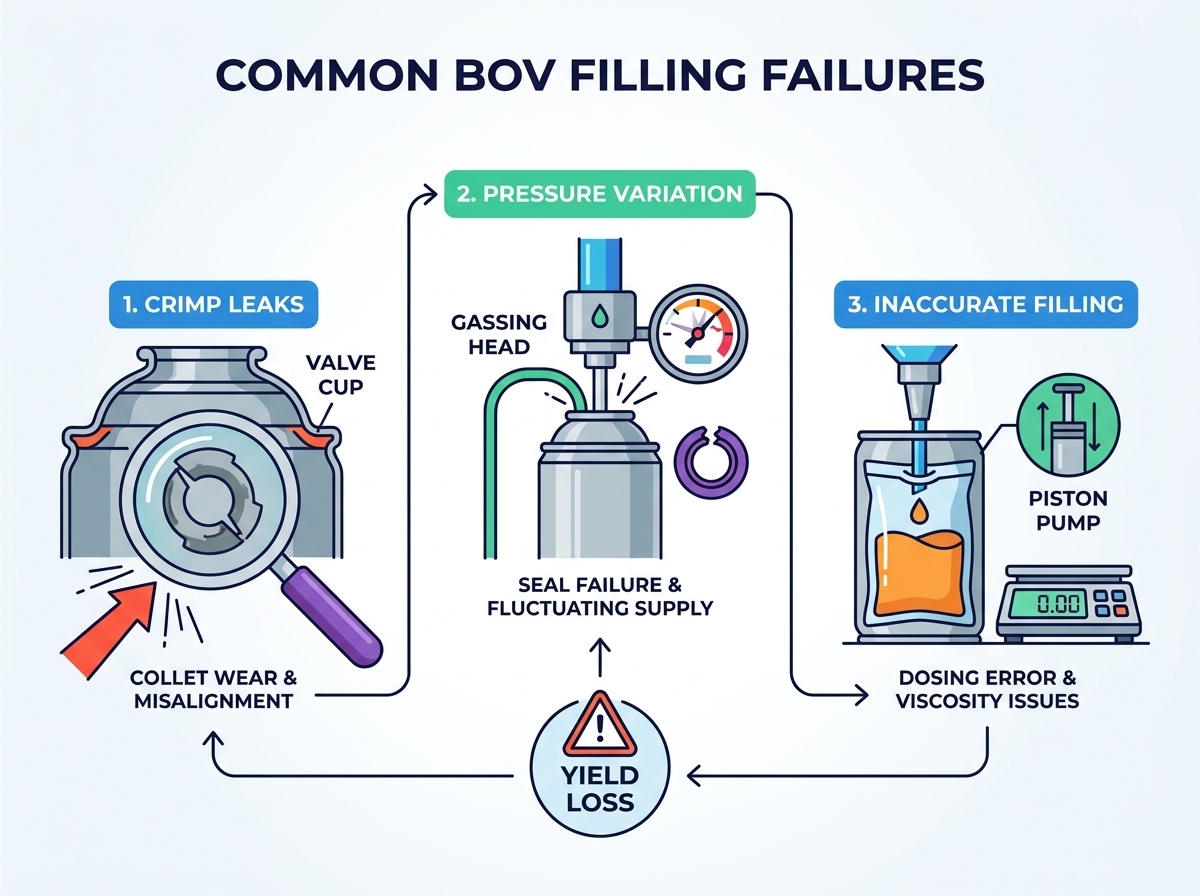

Nous avons conçu ce guide pour fournir une analyse clinique et technique des trois échecs de production de BOV les plus courants. Vous apprendrez à diagnostiquer avec précision les fuites de sertissage, les variations de pression et les remplissages de liquide inexacts. Nous fournissons également un cadre de décision pratique. Cela vous aide à déterminer si ces pannes récurrentes proviennent de simples erreurs opérationnelles, de l’usure standard des composants ou de limitations systémiques des machines. Vous pouvez alors prendre des mesures correctives précises pour restaurer la rentabilité globale de la ligne.
Les fuites de sertissage sont rarement aléatoires ; ils sont généralement un symptôme vérifiable d’usure des pinces à sertir, d’un mauvais calibrage de la profondeur/du diamètre ou de fer blanc de vanne incompatible.
Les variations de pression pendant le gazage sous la coupelle indiquent généralement des bagues d"étanchéité défaillantes ou des conduites d"alimentation pneumatique fluctuantes, ce qui a un impact direct sur les performances de pulvérisation des aérosols.
Un remplissage de liquide imprécis résulte souvent d"une dérive de la pompe à piston, d"une viscosité du produit fluctuante ou d"une expansion inappropriée du sac pendant la phase d"injection.
Des pannes récurrentes malgré une maintenance de routine indiquent qu"il est temps d"évaluer les capacités structurelles de votre équipement de remplissage de sacs sur valve par rapport à votre volume de production et à vos besoins de conformité.
Les micro-erreurs s’aggravent rapidement lors de la production d’aérosols à grand volume. Un taux de fuite apparemment négligeable de 2 %, combiné à un taux de dosage insuffisant de 1 %, détruit les marges bénéficiaires au fil du temps. Lorsque les opérateurs ne parviennent pas à détecter ces écarts à temps, ils mettent au rebut des milliers de canettes par équipe. Vous perdez l"aluminium brut, les vannes internes, le gaz comprimé et le produit en vrac lui-même. Cette perte de rendement nécessite une attention diagnostique immédiate avant qu’elle n’érode vos revenus mensuels.
Les fuites de propulseur présentent de graves implications en matière de réglementation et de sécurité. Même les gaz inertes comme l"azote ou l"air comprimé créent des différences de pression dangereuses s"ils s"échappent pendant le transport. De plus, un dosage inapproprié dans des environnements cosmétiques, pharmaceutiques ou alimentaires viole directement les normes cGMP (Current Good Manufacturing Practice). Les organismes de réglementation exigent une documentation stricte des poids de remplissage et de l’intégrité des joints. Les canettes compromises invitent à la contamination microbienne, risquant des rappels coûteux et des responsabilités juridiques.
L"expérience de l"utilisateur final dicte votre succès dans le commerce de détail. Les problèmes BOV non résolus ont un impact direct sur les consommateurs. Ils subissent des jets de pulvérisation faibles, des canettes mortes ou une détérioration prématurée du produit. Un client qui paie pour un écran solaire haut de gamme à pulvérisation continue s’attend à une exécution impeccable. Lorsque les canettes ne parviennent pas à être distribuées, les acheteurs laissent des avis négatifs et se tournent vers des concurrents. Les acheteurs au détail surveillent de près ces taux de défauts. Des défauts de qualité constants vous coûteront rapidement un espace de stockage lucratif et la fidélisation des acheteurs.
Vous devez établir une parfaite étanchéité mécanique entre la coupelle de valve de 1 pouce et le col de la boîte. La profondeur et le diamètre de sertissage représentent les deux variables les plus critiques dans ce processus. La pince à sertir s"étend vers l"extérieur pour verrouiller la coupelle de valve sous l"enroulement de la boîte. Si la profondeur est trop élevée, le joint manque de compression. Si le diamètre se dilate trop étroitement, le propulseur s"échappe par des interstices microscopiques.
Pinces de serrage usées ou non calibrées : la friction continue métal sur métal dégrade les mâchoires des pinces sur des millions de cycles.
Pression descendante incohérente : les têtes de sertissage pneumatiques perdent souvent de leur force si les conduites d'alimentation en air fluctuent.
Inadéquation dimensionnelle : les coupelles de valve en fer blanc et les canettes en aluminium possèdent des tolérances de matériaux différentes, nécessitant des réglages de sertissage distincts.
Nous recommandons d’exiger des tests de routine au bain-marie pour tous les lots de production. Plongez les canettes dans de l’eau tiède pour identifier visuellement les bulles ascendantes s’échappant du joint de la valve. Ensuite, utilisez des jauges de sertissage numériques pour vérifier les dimensions physiques par rapport aux spécifications du fabricant. Mesurez à la fois la profondeur et le diamètre interne. Documentez systématiquement ces lectures pour identifier une dérive mécanique progressive avant que des fuites catastrophiques ne se produisent.
Paramètre de diagnostic | Plage cible standard | Symptômes d"un échec d"étalonnage |
|---|---|---|
Profondeur de sertissage | 4,70 mm - 5,00 mm | Faible garniture mécanique ; bouillonnement visible dans le bain-marie. |
Diamètre de sertissage | 27,10 mm - 27,30 mm | Coupelle de valve déformée ; micro-fuites structurelles sous pression. |
Force vers le bas | Déterminé par le matériau de la boîte | Cols de boîte écrasés ou compression insuffisante du joint. |
Recalibrez les limites mécaniques de votre tête de sertissage à l"aide d"une boîte de calibrage principale.
Ajustez la pression du vérin pneumatique pour garantir une force descendante constante à chaque cycle d"indexation.
Remplacez les pinces de sertissage et les mâchoires expansibles de manière proactive avant que l"usure dimensionnelle ne dépasse les limites de tolérance acceptables.
Passez à des outils en acier trempé si vous traitez fréquemment des coupelles en fer blanc épais.
La phase de gazage sous la coupelle dicte la pression interne du produit final. La machine abaisse une cloche de centrage au-dessus de la boîte. Un aspirateur élimine l"air ambiant. Le système injecte ensuite du propulseur (généralement de l"air comprimé ou de l"azote) sous la coupelle de valve quelques millisecondes seulement avant que les mâchoires de sertissage ne scellent l"emballage. Le timing de précision reste ici non négociable.
Bagues d'étanchéité dégradées : les joints à vide et à pression sur la tête de gazage subissent des micro-abrasions, permettant au propulseur de s'échapper prématurément.
Alimentation en air principale fluctuante : la puissance du compresseur d’air d’usine chute souvent pendant les heures de pointe d’utilisation, privant ainsi la tête de gazage du volume nécessaire.
Désalignement de la boîte : Si la cloche de centrage ne s'adapte pas parfaitement au dôme de la boîte, le gaz haute pression est expulsé par le côté.
Commencez par auditer vos régulateurs de pression en ligne. Vérifiez la pression d"alimentation au niveau du compresseur principal et comparez-la au manomètre localisé sur la tête de gazage. Une baisse significative indique une famine des lignes d’approvisionnement. Inspectez les joints d"étanchéité en polyuréthane à l"intérieur de la cloche de centrage à l"aide d"une lampe de poche et d"une loupe. Recherchez des déchirures, des micro-abrasions ou une compression permanente.
Mettez en place des réservoirs d"air localisés (réservoirs de stabilisation) directement à côté de la station de gazage pour absorber les fluctuations de pression en usine.
Optez pour des matériaux d"étanchéité plus résistants, tels que le Viton ou le PTFE renforcé, pour une durée de vie opérationnelle prolongée.
Étalonnez chaque semaine les capteurs de pression de votre contrôleur logique programmable (PLC).
Réaligner l"étoile d"indexation pour assurer une parfaite concentricité entre le bidon et la cloche de gazage.
Après avoir scellé et mis sous pression la boîte, la machine force votre produit en vrac à travers la petite tige de valve et dans le sac interne. Cette phase d"injection de liquide à haute pression doit dilater le sac roulé en douceur. Le cylindre de dosage doit délivrer une quantité volumétrique exacte de fluide. Tout écart entraîne des rejets de poids insuffisant ou l"éclatement des sacs internes.
Dégradation du joint de la pompe à piston : des joints internes usés permettent au fluide de contourner le piston, ce qui entraîne des remplissages courts.
Modifications de la viscosité du produit : Les fluctuations de température dans votre réservoir de rétention modifient la dynamique des fluides, provoquant des difficultés pour la pompe.
Pliage ou rupture du sac : une vitesse d'injection excessive force le sac interne à se tordre, à se plier ou à se déchirer à l'intérieur de la canette.
Mettre en œuvre des protocoles rigoureux de contrôle statistique des processus (SPC). Utilisez des trieuses pondérales en ligne pour surveiller chaque boîte sortant de la station de dosage. Analysez les courbes de répartition du poids pour repérer la dérive progressive par rapport aux défaillances mécaniques soudaines. Coupez soigneusement les boîtes rejetées. Inspectez les sacs internes. Un sac éclaté indique généralement une pression d"injection excessive, tandis qu"un sac tordu indique des conceptions structurelles valve-sac incompatibles.
Ajustez vos débits d’injection via le PLC pour laisser suffisamment de temps à la poche interne pour se déployer en douceur.
Installez des réservoirs de rétention à enveloppe pour stabiliser les températures des produits en vrac, garantissant ainsi une viscosité constante entrant dans la pompe doseuse.
Calibrez les longueurs de course des cylindres de dosage à l’aide d’eau stérile avant d’introduire des formulations chimiques complexes.
Remplacez régulièrement les joints internes de la pompe pendant les fenêtres de maintenance préventive programmées.
Les opérateurs doivent faire la différence entre l’usure normale et l’inadéquation systémique de la machine. Remplacer une pince usée ou un joint dégradé représente un entretien de base. Cependant, si vous luttez constamment contre les dérives de poids de remplissage, les retards de changement interminables et les chutes de pression irrégulières, vous êtes confronté à un problème de dépenses en capital. Une architecture obsolète ne peut tout simplement pas répondre aux exigences de production modernes et à grande vitesse. La transition vers fiable et moderne un équipement de remplissage de sacs sur valve constitue souvent la seule solution permanente aux taux de rebut chroniques.
Évaluez vos machines existantes selon trois piliers opérationnels distincts :
Précision et cohérence : les mécanismes pneumatiques dépendent de la pression de l'air, qui fluctue naturellement. Les mécanismes servomoteurs utilisent des moteurs électriques de précision. Les servomoteurs offrent des tolérances infiniment plus strictes en matière de profondeur de sertissage et de précision du dosage de liquide.
Évolutivité : les machines semi-automatiques fonctionnent bien pour les essais pilotes. Cependant, combler l'écart vers des lignes d'indexation entièrement automatiques multiplie souvent les taux de défaillance si le châssis sous-jacent manque de rigidité.
Efficacité du changement : suivez le temps exact dont vos techniciens ont besoin pour basculer entre différentes tailles de canettes ou types de produits. Des changements longs et difficiles utilisant des outils manuels indiquent une architecture obsolète.
Lorsque vous recherchez de nouvelles machines, exigez une transparence absolue concernant les protocoles de test OEM. Exigez des paramètres rigoureux de tests d’acceptation en usine (FAT) et de tests d’acceptation sur site (SAT) avant de vous connecter. Évaluez la disponibilité d’une assistance technique locale et de pièces de rechange rapides. Enfin, vérifiez l’état de préparation strict à la conformité. Votre nouvelle installation doit répondre aux normes ATEX pour les zones inflammables si vous prévoyez de traiter des propulseurs volatils et comporter des soudures sanitaires pour les applications pharmaceutiques ou alimentaires.
Les fuites de sertissage, les chutes de pression et les imprécisions de dosage représentent des défis mécaniques pouvant être résolus. Ce ne sont pas des défauts inhérents à la technologie BOV. En comprenant les réalités mécaniques des pinces de sertissage, la dynamique du gazage sous la coupelle et l"injection de liquide à haute pression, votre équipe peut dépanner efficacement. Les diagnostics proactifs empêchent les dérives d’étalonnage mineures de se transformer en échecs massifs de lots. Les tests standardisés sur bain-marie, la vérification numérique des dimensions et le contrôle de pesée SPC strict constituent une défense solide contre la perte de rendement.
Nous encourageons les responsables opérationnels à effectuer un audit complet des temps d'arrêt et des taux de rebut sur 30 jours. Mesurez le volume exact de produits gaspillés, d’aluminium perdu et d’heures de travail consacrées à lutter contre des machines obsolètes. Ces données révèlent la véritable efficacité opérationnelle de votre configuration actuelle. Si votre ligne existante entrave continuellement votre croissance, il est temps de vous procurer une solution moderne et servocommandée. N'hésitez pas à nous contacter pour discuter de la manière dont une architecture mécanique avancée peut éliminer définitivement vos échecs de production récurrents.
R : La norme de l’industrie vise le zéro absolu. En pratique, les installations acceptent un taux de fuite inférieur à 0,1 % après un test au bain-marie. Tout ce qui est plus élevé nécessite une intervention immédiate de l"équipement et un recalibrage de votre tête de sertissage.
R : Généralement non. BOV nécessite des têtes de gazage spécifiques sous la coupelle et des cylindres de dosage de liquide haute pression hautement spécialisés à travers la valve. Les machines aérosols standard ne disposent pas de cette architecture nécessaire, ce qui rend obligatoire un équipement BOV spécialisé.
R : La fréquence de remplacement varie selon le matériau et le nombre de cycles. La maintenance préventive standard suggère une inspection méticuleuse tous les 1 à 2 millions de cycles. Vous devez remplacer les pinces immédiatement dès tout signe de dérive dimensionnelle ou de rayures.
R : Oui. L"air comprimé et l"azote se comportent différemment sous pression. Les régulateurs d"équipement et les temporisateurs de tête de gazage doivent être calibrés avec précision en fonction du gaz spécifique utilisé pour éviter les variations de pression et garantir des performances de pulvérisation constantes.
